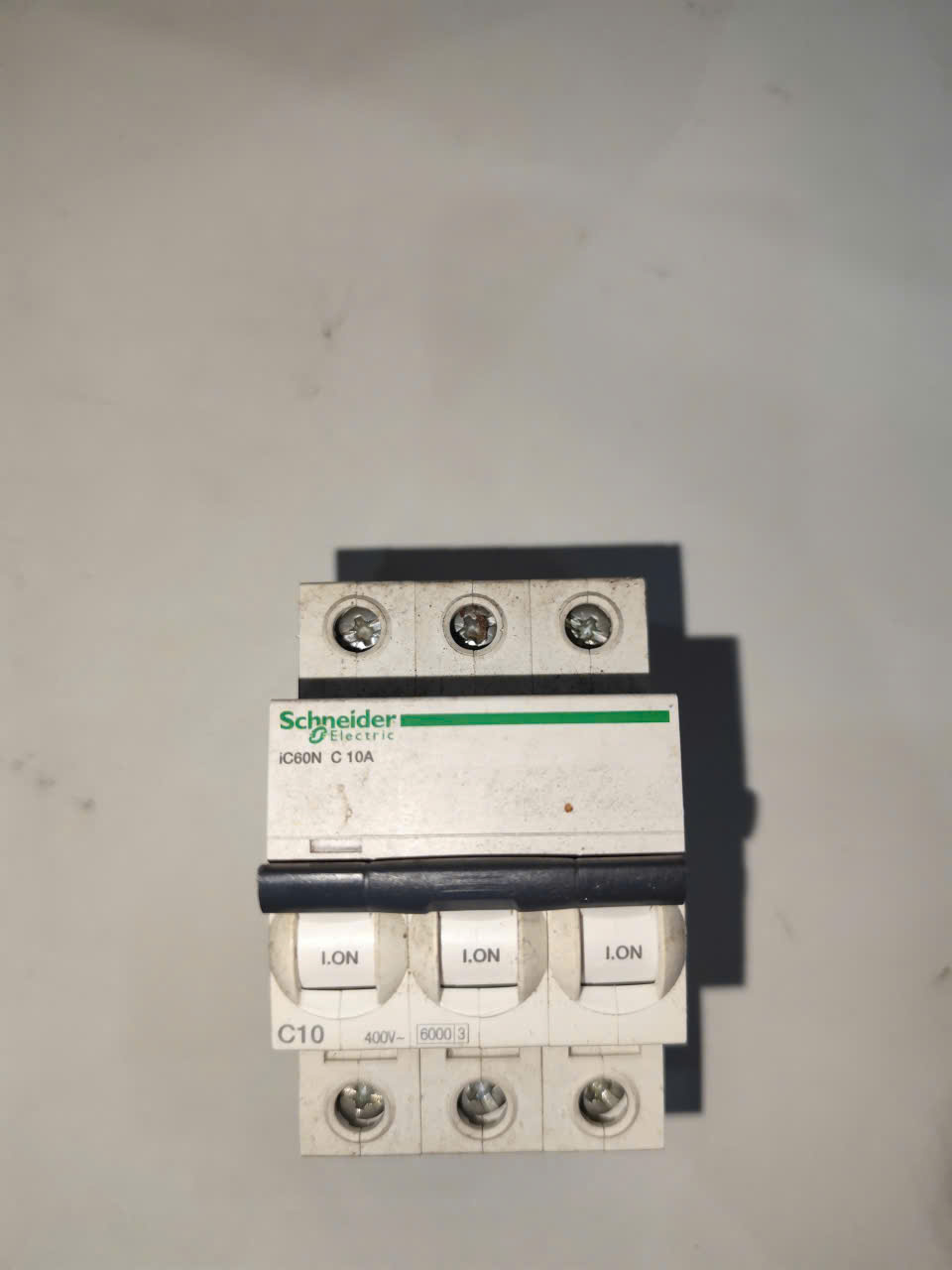

MCB Schneider Acti9 iC60N 3P 10A
Mã SP: Không áp dụng
Hãng SX: SCHNEIDER
250.000đ(Giá đã bao gồm VAT)
Schneider Acti9 iC60N 3P 10A (A9F74310) là aptomat tép công nghiệp cao cấp 3 cực, chuyên dùng để kiểm soát và bảo vệ chống quá tải, ngắn mạch cho lưới điện 3 pha.
-
Bảo vệ toàn diện: Chuyên dùng để đóng cắt, kiểm soát và bảo vệ quá tải, ngắn mạch cho lưới điện 3 pha công nghiệp và thương mại[cite: 9].
-
Chỉ thị sự cố VisiTrip™: Cửa sổ hiển thị màu đỏ bật lên ngay khi MCB bị nhảy do sự cố, giúp phát hiện nhanh nhánh mạch bị ngắt trong tủ điện[cite: 9].
-
Dải cách ly an toàn VisiSafe™: Vạch xanh lá cây đảm bảo các tiếp điểm đã cách ly vật lý hoàn toàn, an toàn cho kỹ sư thực hiện bảo trì phía phụ tải[cite: 9].
-
Độ bền cao: Cơ cấu đóng ngắt độc lập với tốc độ gạt tay, hạn chế mòn tiếp điểm do hồ quang, nâng cao tuổi thọ vận hành[cite: 9].
| Thông số | Giá trị kỹ thuật |
| Hãng sản xuất | Schneider Electric (Made in India)[cite: 8, 9] |
| Dòng sản phẩm | Acti9 iC60N[cite: 9] |
| Mã đặt hàng | A9F74310 (Mã vạch: 3606480079641)[cite: 8, 9] |
| Số cực | 3P (3 cực / 3 pha)[cite: 9] |
| Dòng điện định mức ($I_n$) | 10 A (Nhiệt độ tham chiếu $T_{ref} = 50^\circ\text{C}$)[cite: 8, 9] |
| Đường cong tác động | Loại C ($I_i = 8 I_n \pm 20\%$, tác động từ $5 \sim 10 \times I_n$)[cite: 8, 9] |
| Điện áp định mức ($U_e$) | 400V – 415V AC[cite: 8, 9] |
| Dòng cắt ngắn mạch ($I_{cu} / I_{cn}$) |
• 6.000 A (6kA) ở 400VAC theo chuẩn IEC/EN 60898-1[cite: 8, 9] • 10 kA ở 415VAC theo chuẩn IEC/EN 60947-2
• 20 kA ở 240VAC theo chuẩn IEC/EN 60947-2
|
| Dòng cắt vận hành ($I_{cs}$) |
$75\% I_{cu}$ (chuẩn IEC 60947-2) |
| Điện áp cách điện ($U_i$) | 500 V AC[cite: 8, 9] |
| Điện áp xung danh định ($U_{imp}$) | 6 kV[cite: 8, 9] |
| Độ bền đóng cắt | 20.000 chu kỳ cơ học / 10.000 chu kỳ điện[cite: 9] |
| Kiểu lắp đặt | Gài thanh ray tiêu chuẩn DIN Rail 35 mm[cite: 9] |
| Quy cách đấu dây |
Tuốt vỏ dây 14 mm, lực siết vít 2 N·m (hiển thị trực tiếp trên sườn máy) |
| Kích thước & Trọng lượng | Rộng 54 mm (6 module 9mm) x Cao 85 mm x Sâu 78.5 mm; Nặng ~375 g[cite: 9] |
