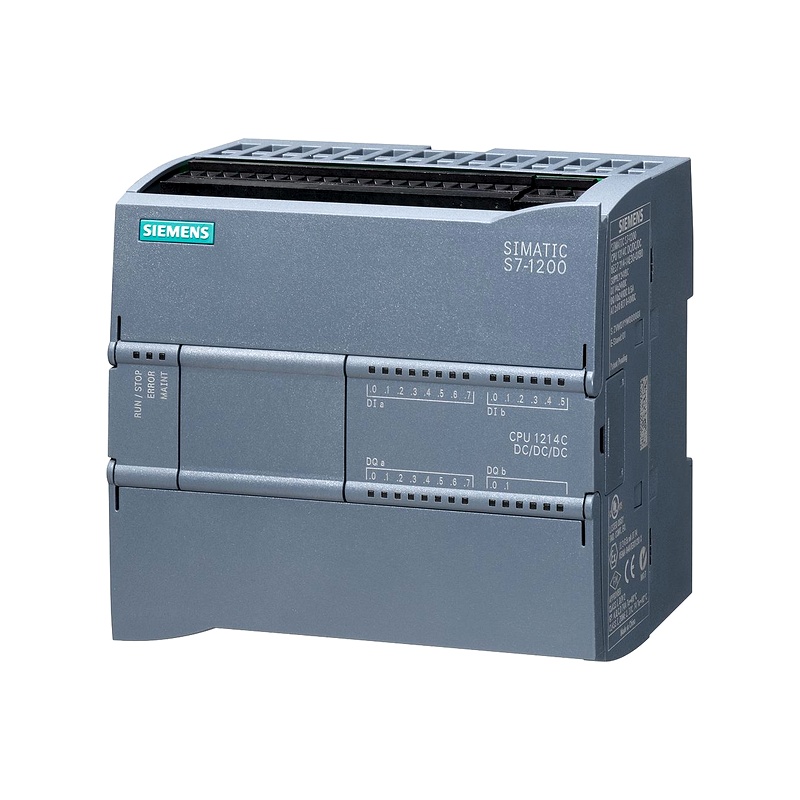

Bộ điều khiển lập trình PLC Siemens SIMATIC S7-1200 CPU 1214C DC/DC/DC
Mã SP: Không áp dụng
6.000.000đ(Giá đã bao gồm VAT)
Siemens SIMATIC S7-1200 CPU 1214C DC/DC/DC (Mã đặt hàng: 6ES7214-1AG40-0XB0) là bộ điều khiển lập trình PLC dạng khối nhỏ gọn, chuyên dùng cho các hệ thống máy tự động hóa vừa và nhỏ.
SIMATIC S7-1200 CPU 1214C (6ES7214-1AG40-0XB0) là khối điều khiển trung tâm (Compact CPU) dạng mô-đun nhỏ gọn, được sử dụng rộng rãi nhất trong dòng S7-1200 của Siemens.
-
Quy ước mã DC/DC/DC:
-
DC (Power Supply): Nguồn cấp 24V DC.
-
DC (Input): Ngõ vào số Digital Inputs 24V DC.
-
DC (Output): Ngõ ra số Digital Outputs bán dẫn Transistor 24V DC (hỗ trợ phát xung tốc độ cao PTO/PWM để điều khiển Servo/Stepper).
-
-
Tích hợp sẵn I/O phong phú: Tích hợp cả ngõ vào/ra số và ngõ vào analog trực tiếp trên thân CPU mà chưa cần gắn thêm mô-đun mở rộng.
-
Kết nối mạng công nghiệp: Tích hợp sẵn 01 cổng PROFINET (RJ45) hỗ trợ giao thức Modbus TCP, S7 Communication, Ethernet IP, web server tích hợp và lập trình qua phần mềm TIA Portal.
-
Khả năng mở rộng: Có thể ghép nối tối đa 8 Signal Modules (SM), 1 Signal Board (SB/CB/BB) trên mặt CPU và tối đa 3 Communication Modules (CM).
Bảng thông số kỹ thuật chi tiết
| Thông số | Chi tiết kỹ thuật |
| Mã đặt hàng (Part Number) |
6ES7214-1AG40-0XB0
|
| Dòng sản phẩm |
SIMATIC S7-1200, CPU 1214C Compact |
| Nguồn cấp (Power Supply) |
24V DC (Dải cho phép: 20.4 – 28.8 V DC) |
| Ngõ vào số (Digital Inputs) |
14 DI 24V DC (Sink/Source, IEC Type 1 Current Sinking) |
| Ngõ ra số (Digital Outputs) |
10 DO 24V DC (Transistor, dòng tải 0.5A/ngõ) |
| Ngõ vào tương tự (Analog Inputs) |
2 AI (0 – 10V DC), độ phân giải 10-bit |
| Bộ nhớ làm việc (Work Memory) |
100 KB – 150 KB (tùy theo phiên bản firmware V4.x) |
| Bộ nhớ nạp (Load Memory) | 4 MB tích hợp (có thể mở rộng bằng thẻ nhớ SIMATIC Memory Card) |
| Bộ đếm tốc độ cao (HSC) | Tối đa 6 bộ (tần số lên đến 100 kHz) |
| Ngõ ra phát xung tốc độ cao | 4 ngõ phát xung (PTO/PWM) lên tới 100 kHz để điều khiển vị trí/tốc độ |
| Cổng truyền thông | 1 cổng PROFINET / Ethernet RJ45 (10/100 Mbit/s) |
| Thời gian xử lý lệnh | 0.08 µs / lệnh logic bit |
| Kích thước (Rộng x Cao x Sâu) | 110 mm × 100 mm × 75 mm |
| Phần mềm lập trình |
STEP 7 Basic / Professional (TIA Portal) từ V13 trở lên |
|
|
